在金屬加工過程中，刀具是不可或缺的工具。而刀具的精度和壽命對于加工質量和成本都有著重要的影響。正確地測量刀具的尺寸和形狀參數非常必要。刀具測量儀設備正是為此而生。本文將介紹刀具測量儀設備的操作方法和步驟。

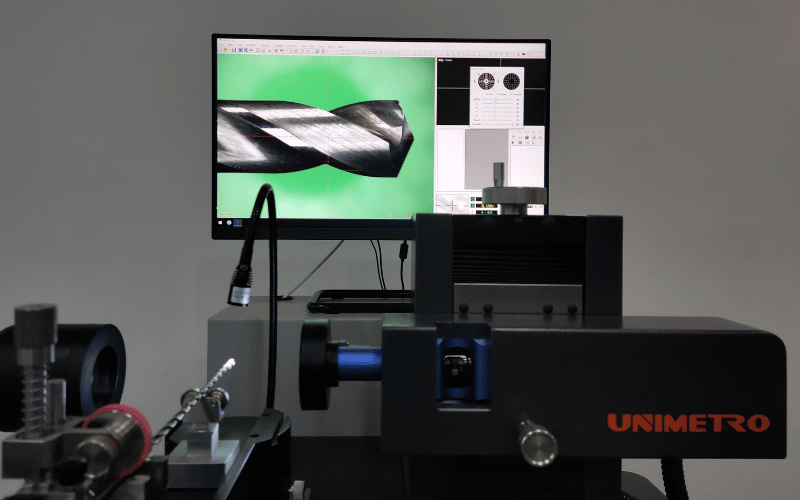

一、刀具測量儀設備的基本構成

刀具測量儀設備主要由機架、滑塊、探頭、數顯儀表等部分組成。其中，機架是整個儀器的支撐結構，滑塊則是刀具夾持和移動的主體。探頭是進行刀具尺寸和形狀測量的核心部件，數顯儀表則用于顯示和記錄測量結果。

二、刀具測量儀設備的操作步驟

1. 準備工作

首先需要確認刀具測量儀設備是否處于正常狀態。檢查儀器各部件是否完好無損，特別是探頭是否干凈、無損傷，并進行校準。同時，需要準備好待測刀具。

2. 安裝刀具

將待測刀具安裝在滑塊上，并用夾持器固定好。這一步需要注意刀具的方向和位置。

3. 調整探頭位置

將探頭移動到離待測刀具表面約0.1mm的范圍內，并保證探頭與刀具表面平行。然后，通過調節機架高低和滑塊位置，使探頭位于待測刀具的合適位置。

4. 進行測量

確認探頭位置無誤后，啟動數顯儀表，開始進行測量。根據需要可以選擇不同的測量模式，如直徑測量、長度測量、角度測量等。在測量過程中，需要輕微移動滑塊，使探頭能夠覆蓋整個刀具表面并得到完整的測量結果。

5. 記錄和分析數據

測量完成后，將儀器顯示的數據記錄下來。根據需要，還可以進行數據分析和處理，如計算刀具尺寸偏差、形狀偏差、圓度誤差等參數。

參考文獻：

1. 王東海，楊光. 刀具測量技術[M]. 機械工業出版社, 2013.

2. 韓琳，劉明. 數控加工中的刀具測量技術[J]. 科技信息, 2016(34):105-106.
